Dersom det er rene AC-belastninger, slik som f.eks. direkte tilkoblede motorer eller varmeelementer, kan det benyttes en jordfeilvarsler (RCM) type A, dvs. den tidligere mest anvendte typen.
I installasjoner der det er installert belastninger som inneholder elektronikk, f.eks. UPSer, frekvensomformere, PC’er, LED-belysning osv., må det benyttes en AC/DC følsom RCM, dvs. RCM type B.
I praksis betyr det at det i de aller fleste tilfellene må benyttes RCM type B.
Årsaken til dette er at en feilstrøm i en installasjon, som inneholder denne type belastninger, vil kunne inneholde DC-komponenter. Dette fører til at en jordfeilvarsler type A blir blindet. En jordfeilvarsler type A vil dermed ikke gi alarm selv ved en stor AC-feilstrøm dersom denne feilstrømmen inneholder en DC-komponent på mer enn 6 mA.
Se ellers i NEK 400-5-53 2018, Tabell 53A-1 for hvor type B må anvendes.

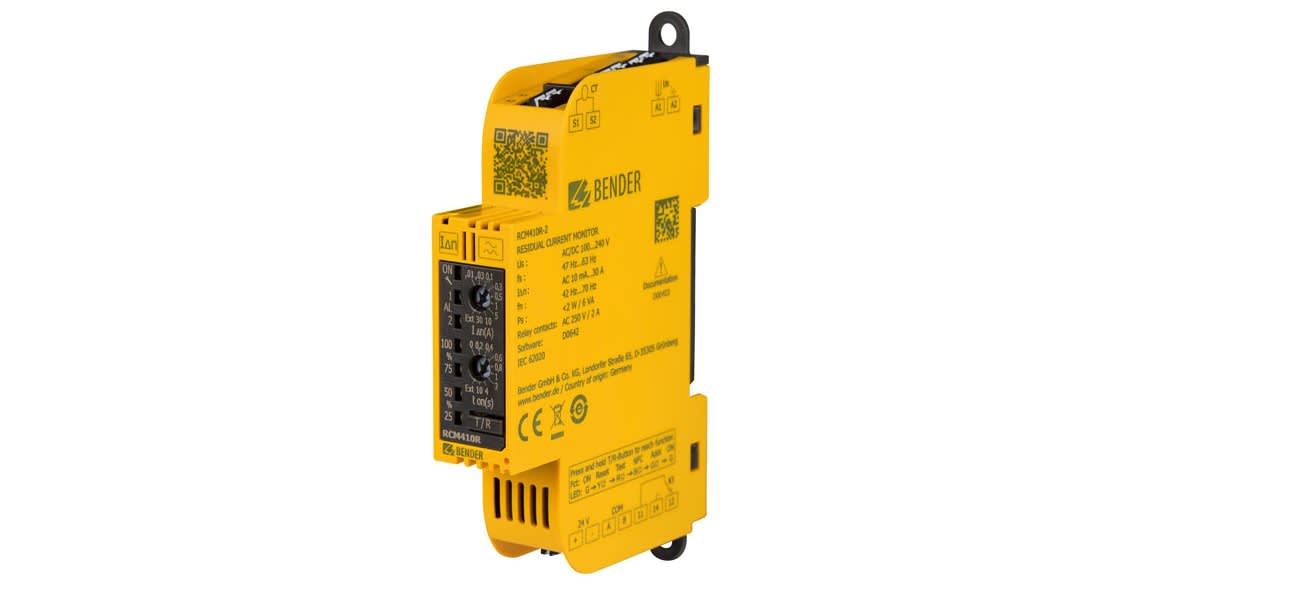

Bender har introdusert en ny serie RCM type A.
Den nye serien heter RCM410R.
Responsverdien til RCM410 kan konfigureres fra 10mA…30A, og har to separat justerbare responsverdier med tilhørende releutganger. RCM410R leveres med fabrikkinnstilling av IΔn2 på 10mA. Responsverdien for IΔn1 kan stilles inn mellom 50…100% av IΔn2, fabrikkinnstilt på 50%.
RCM410 har kommunikasjon via Modbus RTU som kan benyttes til å overføre alarmverdier og målte verdier. Innstilling av parameter kan også gjøres via Modbus.
Bender har også introdusert en ny serie RCM type B.

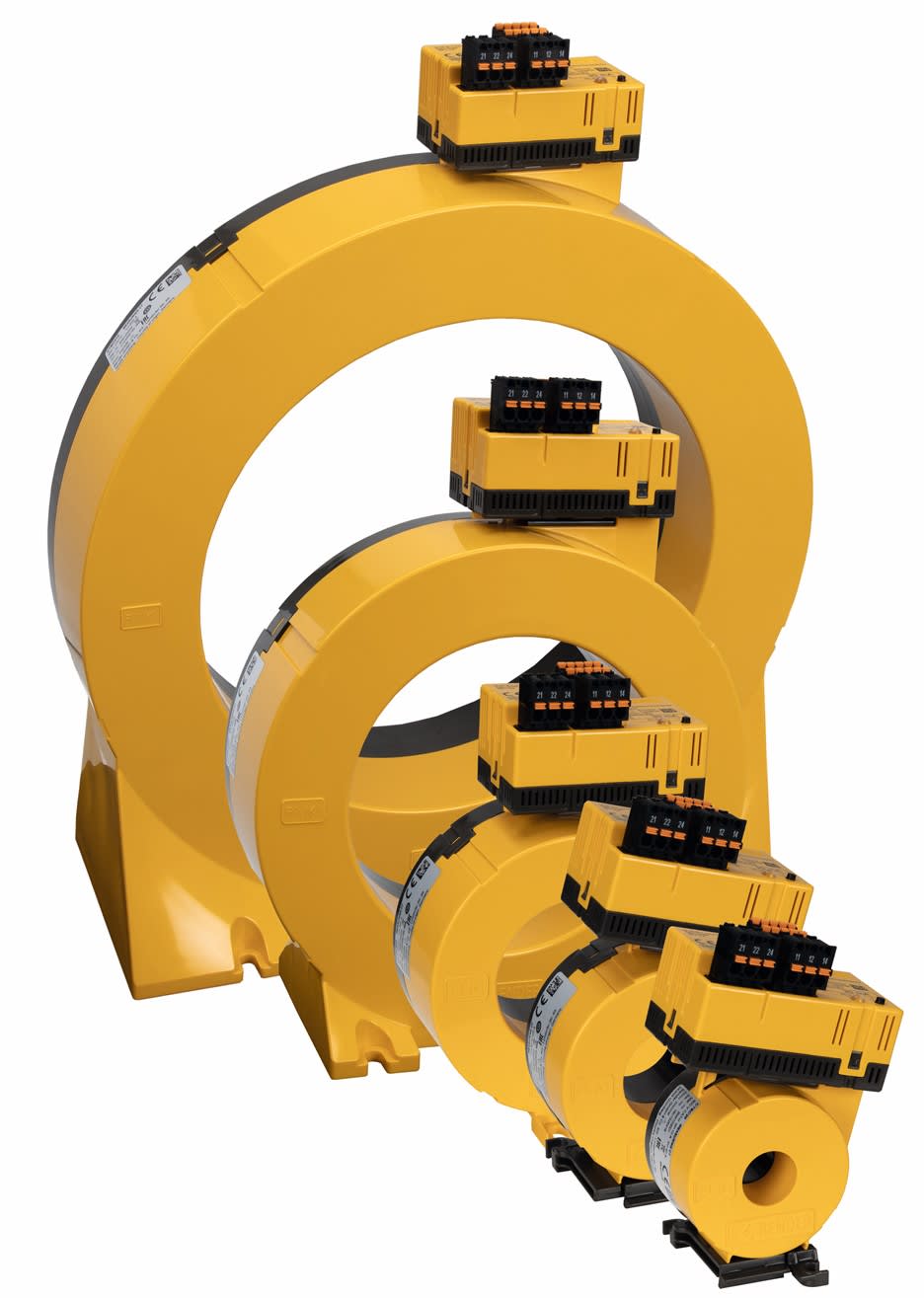

Den nye serien heter RCMB300, består av 2 enheter, RCMB301 og en ny serie summasjonstrafo type CBTCxx.
RCMB300 bygges opp ved at RCMB301 plugges på summasjonstrafoen CTBCxx som vist på skissen.
Responsverdien til RCMB301 kan konfigureres fra 30mA…3A, og leveres med fabrikkinnstilling 30mA.
RCMB301 har to separat justerbare responsverdier og tilhørende releutganger. RCMB301 måler feilstrømmer i frekvensområdet DC…100 kHz og har kommunikasjon via Modbus RTU som kan benyttes til å overføre alarmverdier og målte verdier. Innstilling av parameter kan også gjøres via Modbus.
Summasjonstrafoene for RCMB301 kommer i følgende størrelser:
CTBC20(P) med Ø=20mm
CTBC35(P) med Ø=35mm
CTBC60(P) med Ø=60mm
CTBC120(P) med Ø=120mm
CTBC210(P) med Ø=210mm
CTBC20P…CTBC210P har integrert magnetisk skjerm og er særlig godt egnet i applikasjoner med høye belastningsstrømmer og høye innkoblingsstrømmer.
Summasjonstrafoene, CTBCxx skal også benyttes sammen med RCM-releer type B som vi har hatt i sortimentet vårt en stund, dvs. RCMA420, RCMA423 og RCMS460/RCMS490.
Summasjonstrafoer for RCM type B som benyttes sammen med RCMS460/490 har behov for en ekstern strømforsyning.
Anbefalte strømforsyninger:
DLP1025D-24S, kan forsyne inntil 6 stk. CTUB102-CTBCxx
DLP1050D-24S, kan forsyne inntil 12 stk. CTUB102-CTBCxx
DLP1100D-24F, kan forsyne inntil 24 stk. CTUB102-CTBCxx
