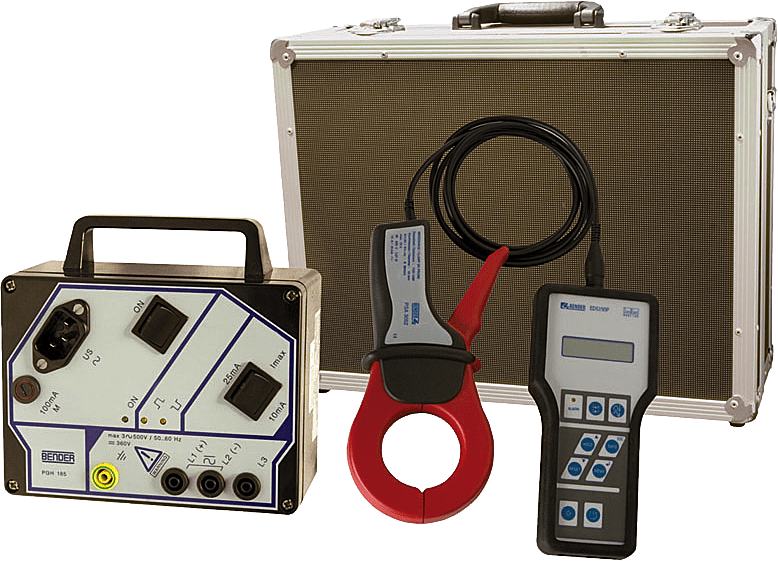

Alle essensielle komponenter, dvs. måleinstrument EDS195PM, måletenger, eventuelle pulsgeneratorer, spenningsforsats og nødvendige måleledninger er plassert i en robust aluminiumskoffert som er praktisk til å bære alt med seg i.
Utstyret kan benyttes i systemer både med og uten et permanent installert system for å lokalisere isolasjonsfeil i IT-systemer (Insulation Fault Location System, IFLS) i henhold til NEK EN 61557-9
Anvendelsesområder:
IT systemer uten et permanent installert system for å lokalisere isolasjonsfeil (IFLS)
• EDS3090PG
Inneholder EDS195PM, PGH185, PSA3052, 52mm og PSA3020, 20mm. Evt. PSA3165, 115mm (opsjon)
for hovedstrømkretser opp til AC 20…575 V 42…460 Hz, DC 20…504 V
For spenninger opp til AC 500…790 V 42…460 Hz, DC 400…960 V: inkl. spenningsforsats AGE185 (Opsj
• EDS3091PG
Inneholder EDS195PM,PGH183, PSA3352, 52mm og PSA3320, 20mm.
for styrestrømkretser opp til AC 20…265 V 42…460 Hz, DC 20…308 V
• EDS3092PG
Inneholder EDS195PM, PGH185, PSA3052, 52mm og PSA3020, 20mm. Evt. PSA3165, 115mm (opsjon)
Samt PGH183, PSA3352, 52mm og PSA3320, 20mm.
for hovedstrømkretser sammen med PGH185 opp til AC 20…575 V 42…460 Hz, DC 20…504 V
For spenninger opp til AC 500…790 V 42…460 Hz, DC 400…960 V: inkl. spenningsforsats AGE185 (Opsjon) for styrestrømkretser
sammen med PGH183 opp til AC 20…265 V 42…460 Hz, DC 20…308 V
• EDS3096PG
Inneholder EDS195PM, PGH186, PSA3052, 52mm og PSA3020, 20mm. Evt. PSA3165, 115mm (opsjon)
for hovedstrømkretser i IT systems med alle polene frakoblet opp til AC 0…575 V 42…460 Hz,
DC 0…504 V
• EDS3096PV
Inneholder EDS195PM, PGH186, 2 stk. PSA3052, 52mm.
for fotovoltaikksystemer opptil 20…575 V 42…460 Hz, DC 20…504 V
For spenninger opp til AC 500…790 V 42…460 Hz, DC 400…960 V: inkl. spenningsforsats AGE185 (Opsjon)
IT systemer med et permanent installert system for lokalisering av isolasjonsfeil (IFLS)
• EDS3090
Inneholder EDS195PM, PSA3052, 52mm og PSA3020, 20mm. Evt. PSA3165, 115mm (opsjon)
for hovedstrømkretser med et permanent installert system for lokalisering av isolasjonsfeil (IFLS)
med EDS440
• EDS3091
Inneholder EDS195PM, PSA3352, 52mm og PSA3320, 20mm.
for styrestrømkretser med et permanent installert system for lokalisering av isolasjonsfeil (IFLS)
med EDS441

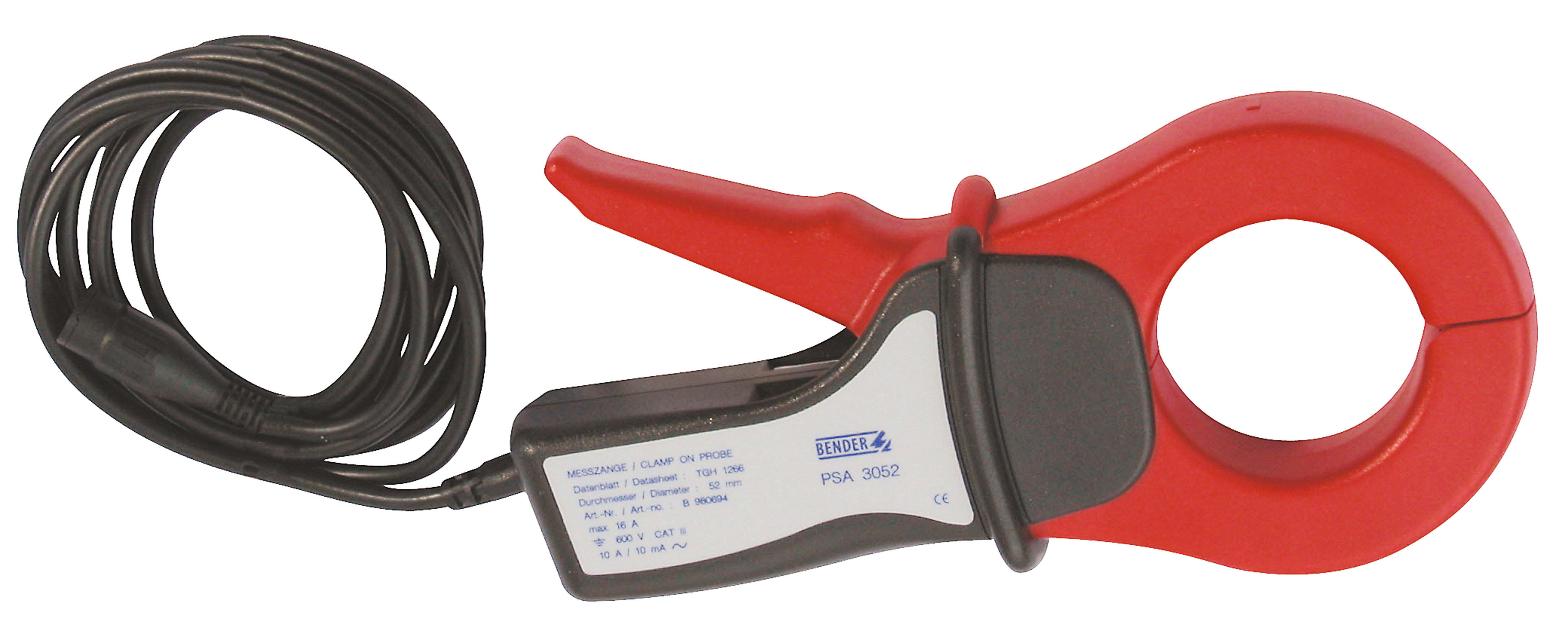

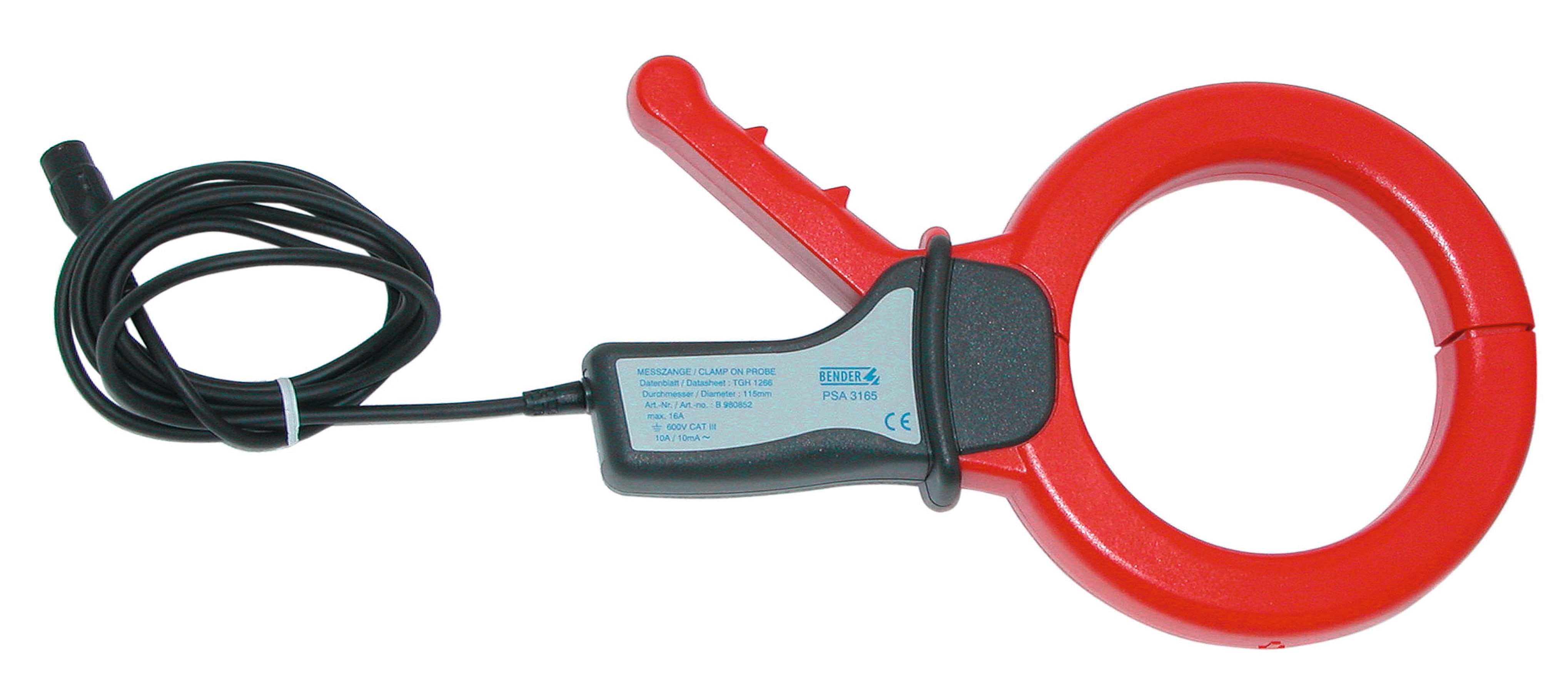

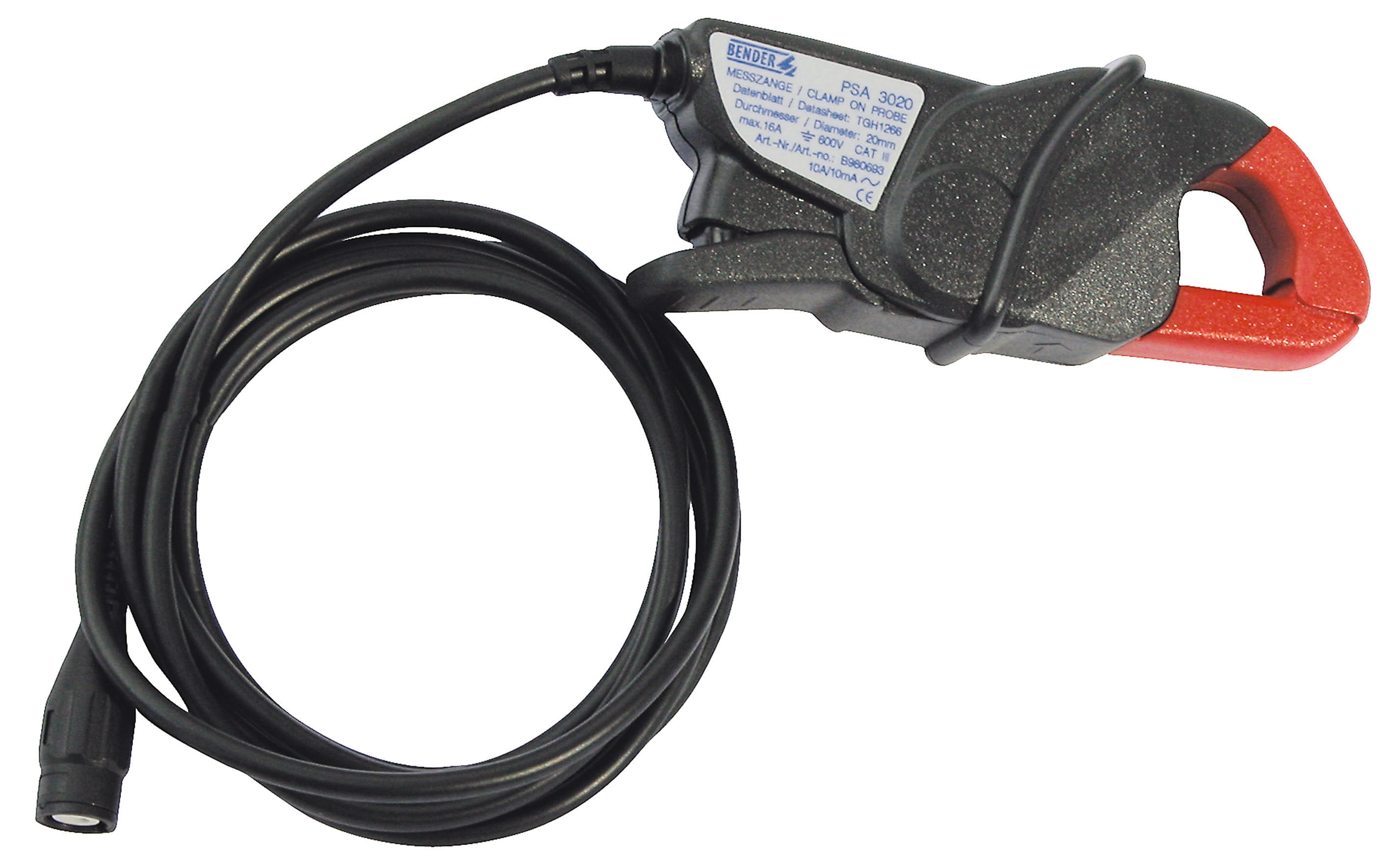

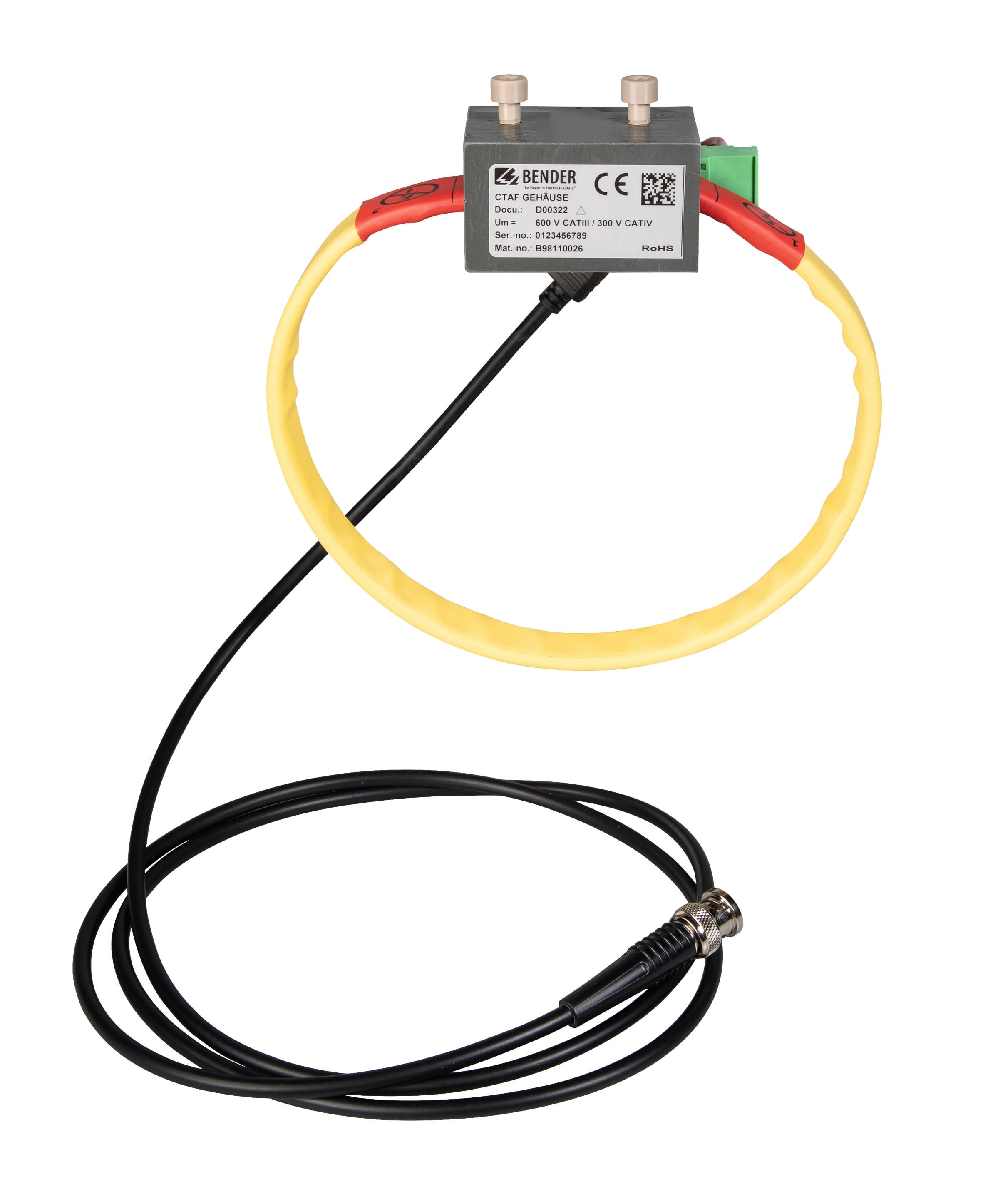

I tillegg til måletengene PSA3020, 20mm, PSA3052, 52mm og PSA3165, 115mm, kan EDS195PM i hovedstrømkurser også benytte fleksible måletenger type CTAFxxx med lengde på opp til 1 m.
Disse er særlig egnet på steder hvor det trangt og vanskelig å komme til med de tradisjonelle tengene, eller hvor disse ikke er store nok.
EDS3095PM kan benyttes i to ulike moduser henholdsvis IDL-modus, kun for IT-system og IDn-modus, TN-S eller TT-systemer (samt i IT-systemer som har tilstrekkelig avledningskapasitans mot jord).
IDL-modus: Lokalisering av isolasjonsfeil i IT-systemer.
Isolasjonsfeil kan lokaliseres i IT-system ved å benytte egnede strømtenger eller summasjonstrafoer. Det spiller ingen rolle om det er et AC- eller DC IT-system.
EDS195PM kan benyttes sammen med et permanent installert isolasjonsovervåkingsrele som inneholder et system for lokalisering av isolasjonsfeil, som f.eks. isolasjonsovervåkingsreleene iso685-D-P og iso685-S-P+FP200,
eller sammen med de løse pulsgeneratorene PGH185/183/186 som alle genererer de relevante testpulsene som EDS195PM søker etter.

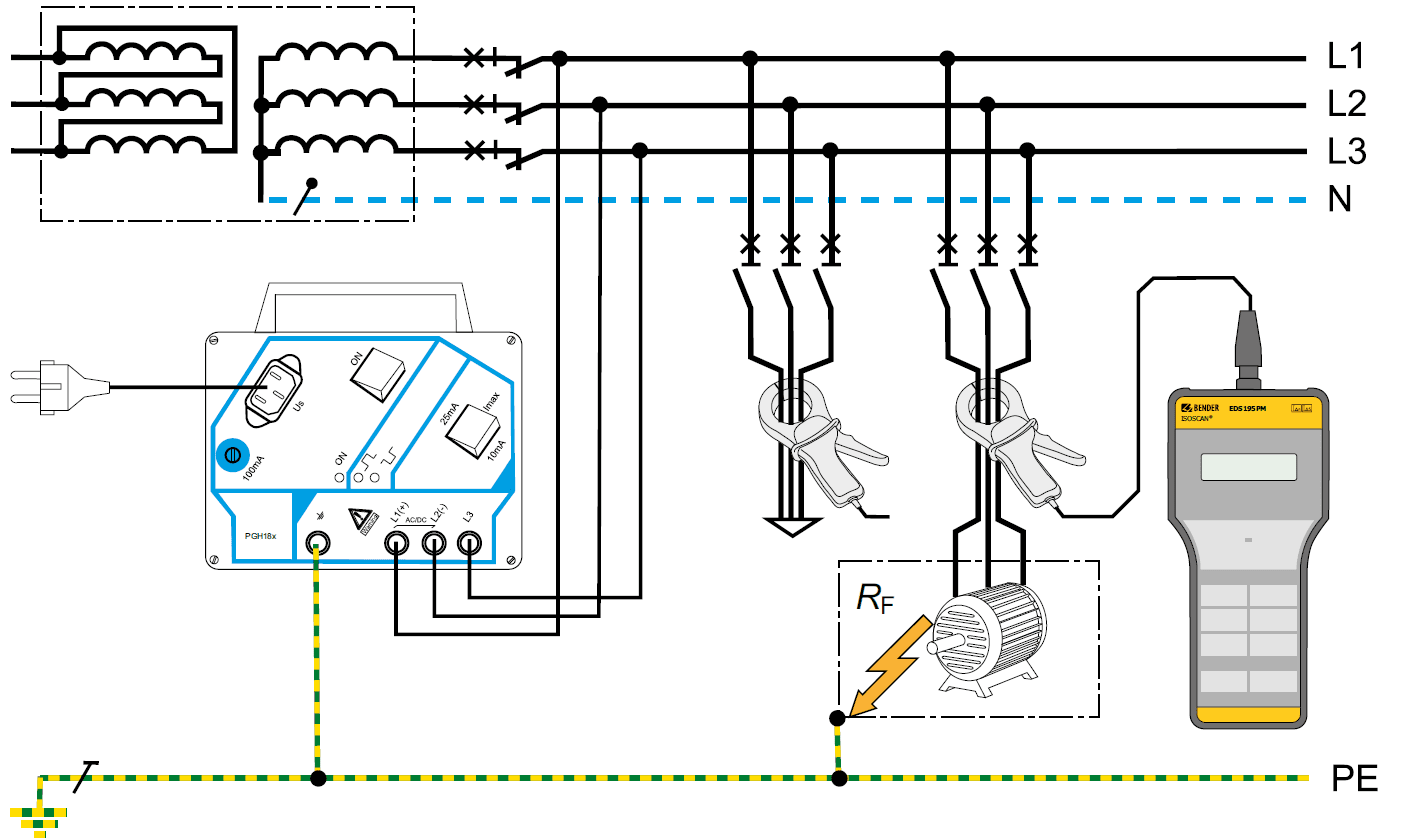

Testpulsen vil flyte gjennom stigeren med isolasjonsfeil. Strømtangen må gripe rundt alle aktive ledere. Når strømtangen griper rundt en utgående stiger med isolasjonsfeil,
vil testpulsen evalueres av EDS195PM. Dersom den innstilte responsverdien overskrides, indikeres dette med et visuelt og akustisk signal.
Følsomheten er justerbar i området 0,2 – 1 mA for styrestrømkretser og 2 – 10 mA for hovedstrømkretser.
EDS195PM har også inngang for et oscilloskop. I spesielle tilfeller, der det forekommer svært mye støy,
kan det være hensiktsmessig å benytte et oscilloskop for, via dette, å tyde pulsen som skapes av pulsgeneratoren.
IDn-modus: Lokalisering av isolasjonsfeil i TN-S og TT-systemer.
I IDn-modus kan EDS195PM kan benyttes som en bærbar RCM, type A, til å detektere differansestrømmer i TN-S eller TT-systemer (samt i IT-systemer som har tilstrekkelig avledningskapasitans mot jord).
Differansestrømmene kan være forårsaket av isolasjonsfeil eller av flere N-PE forbindelser. Differansestrømmen, uansett årsak, vil fanges opp av strømtangen og måles av EDS195PM.
Derfor vil enhver differansestrøm, som er over den innstilte alarmverdien, alarmeres med lyd og lys. Måleområdet er fra 2 mA til 10 A, og alarmverdien kan stilles inn mellom 5 mA og 10 A.
Det er også mulig å gjennomføre en harmonisk analyse av feilstrømmen. Frekvensområdet er 50 Hz til 2000 Hz, dvs. at området opp til 40. harmoniske er dekket.
Ønsker du å vite mer om de forskjellige modellene i søkesystemet fra Bender, klikk HER
Kontakt oss gjerne for mer informasjon
 |
 |
 |
|
