Med fokus på kostnadene
For å holde kostnadene så lave som mulig ved en produksjonsstans, eller stillstand i anlegget, må det elektriske anlegget settes i drift igjen så raskt som mulig, eller enda bedre, en må unngå å la det komme så langt som til avbrudd.
Dersom det installeres en UPS eller et nødstrømsaggregat for et begrenset tidsrom, så er likevel ikke alle problemer ryddet av veien. I beste fall har man sikret seg mot at et strømavbrudd i den offentlige strømforsyningen fører til driftsstans. Det blir verre dersom en isolasjonsfeil medfører at et vern kobler ut, og dermed lammer et apparat eller et fordelingsavsnitt i egen installasjon. På dette tidspunkt starter en tids- og kostnadskrevende leting etter feilstedet.
Ikke-tilgjengelighet av elektrisk energi
Grunnlaget for å oppnå en høy grad av sikkerhet mot spenningsavbrudd begynner allerede ved valg av nettsystem. Der hvor det er et sterkt behov for kontinuerlig drift, bør det benyttes et isolert nettsystem (IT-System) med egen skilletrafo og med isolasjonsovervåking og utstyr for lokalisering av isolasjonsfeil.
Selv om det oppstår en isolasjonsfeil i dette nettet, vil det ikke føre til spenningsavbrudd. Dette er spesielt viktig i strømforsyninger til komplekse produksjonsprosesser, i enkelte medisinske områder, i prosessindustrien, datasenter, i e-verk osv.
Isolasjonsovervåkingsreleet varsler om den første isolasjonsfeilen og sørger for et tilstrekkelig informasjonsforsprang slik at nødvendig vedlikehold kan innledes. Likevel ligger det noen farer og lurer.
I store IT-systemer kan leting etter isolasjonsfeil være svært tidkrevende. Ofte må anleggsdeler gjøres spenningsløse for å kunne lokalisere feilen.
Et system for lokalisering av isolasjonsfeil vil være både tid- og kostnadsbesparende i denne sammenhengen. Da lokaliseres isolasjonsfeilen automatisk under drift, dvs. uten at deler av installasjonen kobles fra.
Komponenter som inngår i isolasjonsovervåkingssystemet

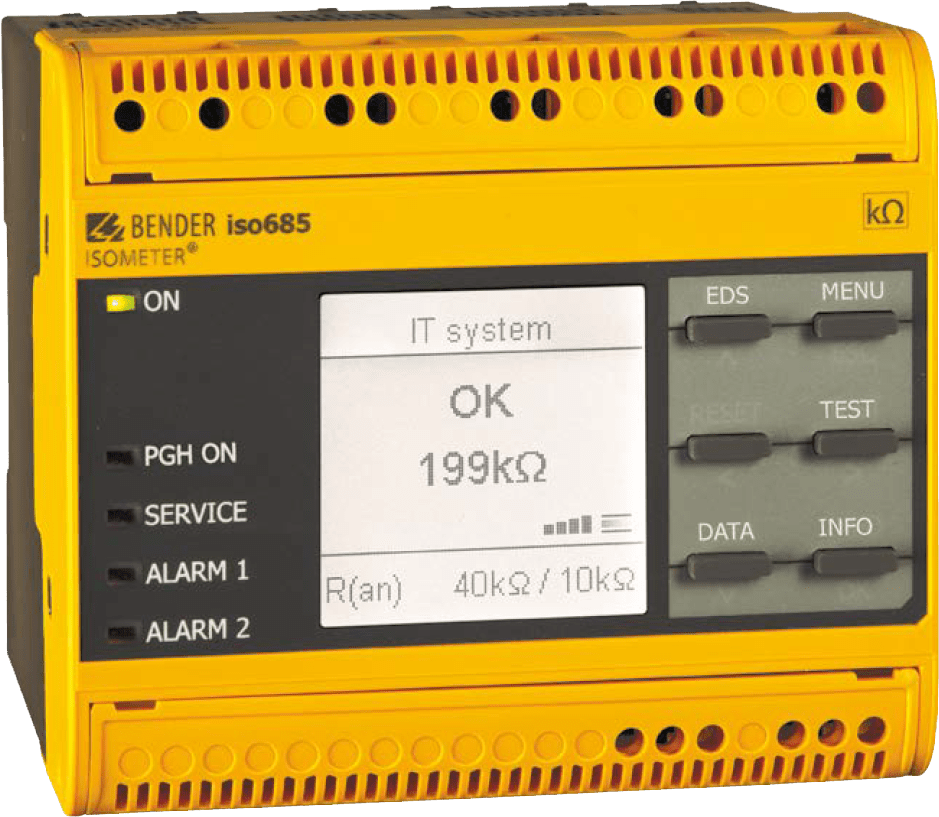

Et isolasjonsovervåkingssystem består av 3 deler: Et isolasjonsovervåkingsrelé med integrert teststrømgenerator, f.eks. iso685-D-P, et antall måletrafoer og tilhørende isolasjonsfeildetektorer, EDS44x.
Dersom det oppstår en isolasjonsfeil i IT-systemet, oppdages og varsles denne av iso685-D-P, og søket etter isolasjonsfeilen starter automatisk. iso685-D-P skaper en teststrøm som flyter gjennom isolasjonsfeilen og dermed gjennom måletrafoene som ligger i denne strømkretsen. Teststrømmen gjenkjennes og varsles av isolasjonsfeildetektorene, EDS44x. Det tar ca. 10s fra isolasjonsfeilen oppdages av isolasjonsovervåkingsreleet til den er lokalisert av EDS440.
Måletrafoene er tilordnet de ulike strømkretsene, og på den måten lokaliseres feilstedet enkelt. Lokalisering av isolasjonsfeilen skjer dermed uten driftsavbrudd, dvs. uten at deler av installasjonen blir gjort spenningsløs.
iso685 har innebygget webserver. Ved kun å benytte en standard nettleser er det enkelt lese av status til installasjonen og foreta innstillinger.
Det er også mulig å lokalisere isolasjonsfeilen manuelt ved hjelp av det portable søkesystemet EDS309x med egnede strømtenger, både faste og fleksible. Dermed kan en isolasjonsfeil også lokaliseres f.eks. lengst ute i installasjonen hvor det muligens ikke er installert måletrafoer.
Systemet er universelt og kan installeres både i AC/DC-nett med nettspenning opp til 690VAC og 1000VDC (inntil 1000VAC og 1500VDC ved bruk av iso1685DP).
Inntil 12 måletrafoer kan tilkobles hver EDS44x, og det kan benyttes inntil 50 stk. EDS44x i samme system, dvs. inntil 600 avganger kan overvåkes med ett system.
Informasjonsutvekslingen mellom de forskjellige enhetene skjer via grensesnittet RS485, BMS, BECOM evt. Modbus TCP.
Isolasjonsovervåkingsreleet iso685 kan leveres for montasje på DIN-skinne eller for innfelling i tavlefront, mens isolasjonsfeildetektorene EDS44x er modulære og for montering på DIN-skinne. Måletrafoene leveres i forskjellige størrelser, både runde, rektangulære, delbare og fleksible.
Alt er i henhold til NEK IEC 61557-8:2014, Part 8: Insulation monitoring devices for IT systems og
NEK IEC 61557-9:201, Part 9: Equipment for insulation fault location in IT systems
Sammendrag
Ved hjelp av isolasjonsfeilsøkesystemet EDS, har vedlikeholdspersonell i elektriske anlegg med IT-system fått et universelt verktøy til rådighet for lokalisering av isolasjonsfeil. Via det modulære byggekloss-systemet lar det seg enkelt tilpasse til et hvert anlegg. Ved hjelp av den raske og presise lokaliseringen av feilstedet er systemet optimalisert for vedlikehold og bidrar til en betydelig kostnadsreduksjon for bedriften
